【web3d】照片建模垃圾箱

这次摄影采集的是公园里的一个垃圾箱,拍摄时间是下午4点左右,当时光线不强,拍摄主体正好处在阴影里,没有明显的明暗对比。这个垃圾箱主体是木制的,顶部是金属的,有高光,这对扫描是不利的。扫描的结果是顶部破碎严重,无法使用,只能手工建模弥补。

解算的模型-由于高光顶部模型破碎

摄影注意事项:

  1. 拍摄环境要良好的光照;
  2. 避免拍摄有阴影、反射及透明的物体;
  3. 晴天可以在建筑的阴影下面拍摄,或找个阴天;
  4. 不要使用闪光灯;
  5. 不要改变焦距,或使用定焦镜头;
  6. 确保拍到物体的所有角度;
  7. 拍摄主体不能移动,镜头里也不能有任何运动的物体;
  8. 只能旋转背景简单的物体(针对转台);
  9. 主体必须占据画面的大部分;
  10. 在拍摄照片时,物体侧面重叠度最小为60%,正面重叠度为80%;
  11. 每拍一次,移动到一个新位置(或旋转物体);
  12. 不要在一个位置上拍摄多张照片;
  13. 你可以对一个静止物体拍摄多张不同图案,以避免盲区;
  14. 相机不要抖;
  15. 图片越多越好,后期选择空间大;
  16. 相机设置要用手动,光圈、快门、ISO、白平衡要一致;
  17. 如果拍摄主体比较高,需要配个独脚架或延长杆。

针对不使用转台的情况: 你可以在拍摄物体周围地面上放置一些有特征明显的物体(标记),以提高运算的精度。你需要在最终计算出的网格上手动删除它们。

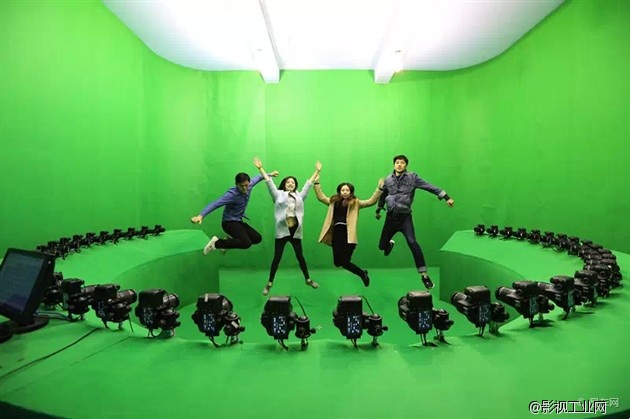

针对动态、运动的物体:需要子弹时间拍摄系统。

子弹时间拍摄系统

针对透明、反射物体:使用偏振滤光片在摄影棚里用闪光灯拍摄你的物体,闪光灯可以抵消反射

https://www.oreilly.com/library/view/digital-photography-hacks/0596006667/ch04s07.html

如果你能把物体放到转台上,可以只拍摄没有反射的部分。

点击图片查看3D内容
点击图片查看3D内容

复制地址到浏览器中查看:https://zjbcool.com/static/assets/box/box.html
